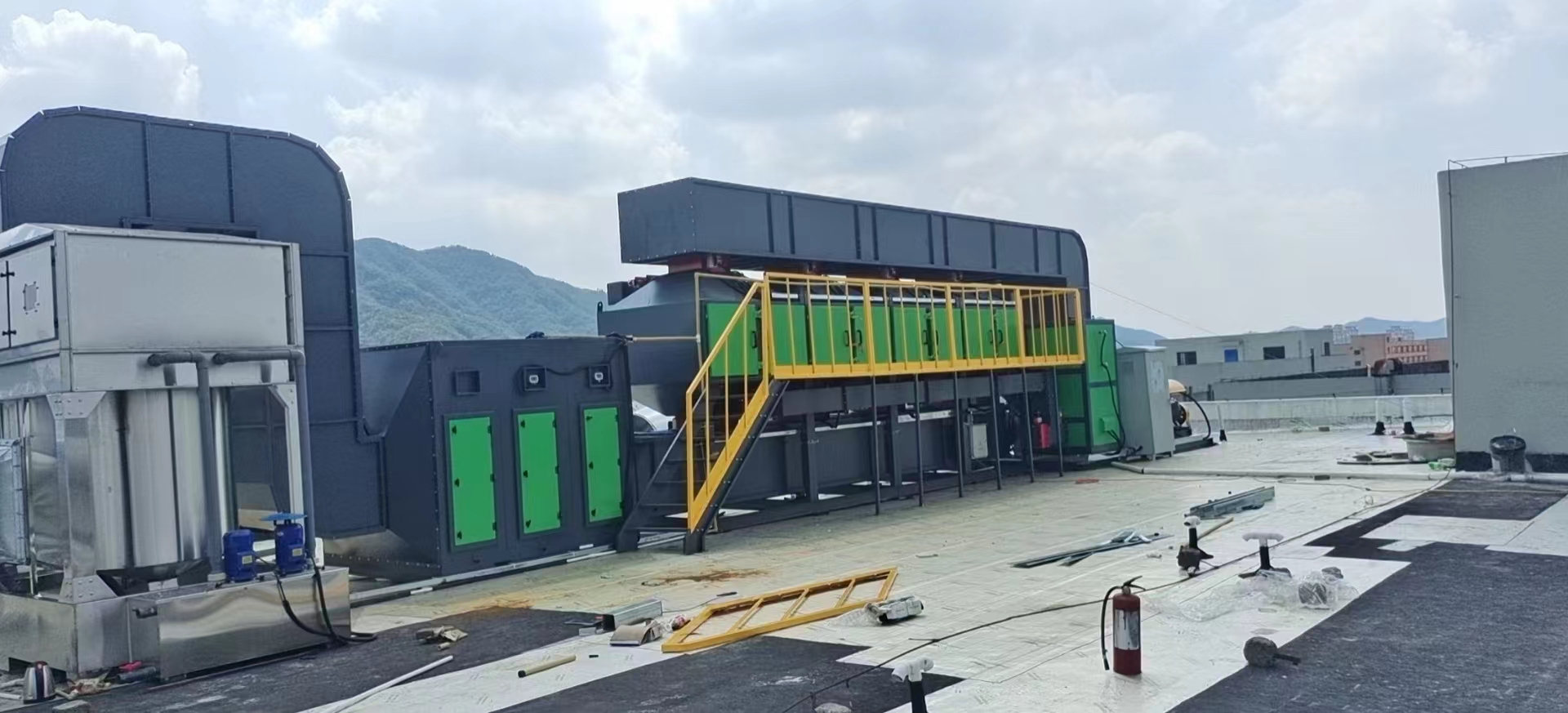

催化燃烧设备2

催化燃烧设备控制系统采用PLC自动控制,其中PLC、变频器、继电器、接触器、空气开关等优良选材。催化燃烧系统请求有手动、自动功能,设备正常运转采用自动功用，调试检修采用手动功用。控制系统的控制设备有气动阀、脱附风机、补冷风机、电加热器、温度、时间、压力这几个参数。用户可依据控制工艺的请求修正设备的控制温度、时间参数。报警功能：脱附温度、脱附风机、阀门、热电偶故障、温渡过高，产生报警(声光报警器)。催化燃烧设备按下急停按钮，系统全部中止。关闭气动阀门。控制电箱采用防雨电柜制造。

工作原理：

VOCs废气在风机的带动下，进入活性炭吸附脱附箱，经过浓缩后的VOCs废气进入氧化炉，氧化炉经过电加热作用，升温至250~300℃左右。在此温度下，废气里的成分在催化剂的作用下被氧化分解为二氧化碳和水。催化燃烧是放热反应，反应后的高温气体进入结构的陶瓷蓄热体，绝大部分的热量被蓄热体回收利用（90%以上），反应气体温度降至接近温度后经烟筒排放，从而达到废气净化的目的。回收后的热量用于预热后续废气，达到降低反应温度，减少耗材的目的。
