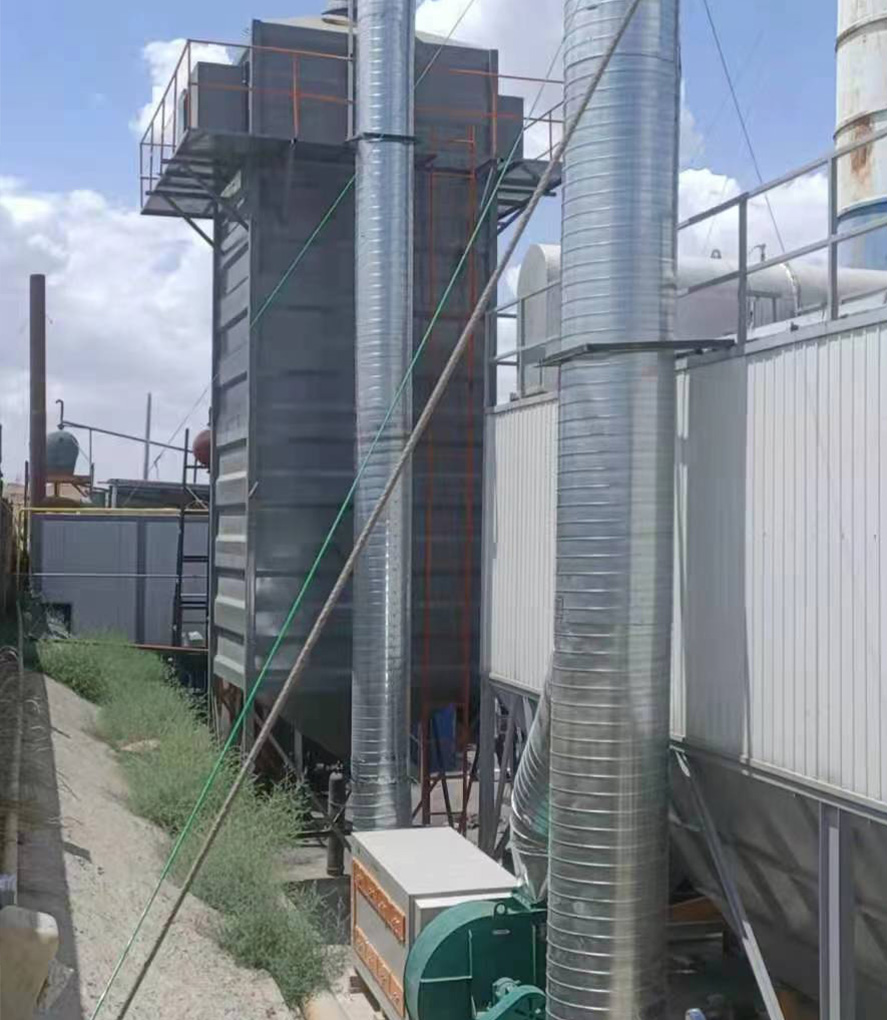

电捕焦油器2

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。电捕焦油器在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。

下面，讲讲电捕焦油器的结构：

一、蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用，由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、空间利用率不错、重量轻、耗钢材少和捕集特性好等优点，但存在制造难度大．在运输安装过程中易产生误差等缺点。

二、同心圆电捕焦油器，它是由很多个不同直径的钢板圆通组成，但是这些钢板圆通是以同一垂直轴为圆心，并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥。会使电场出现空位小空洞，也就是场强洞穴同心圆电捕焦油器的制造精度要求高、安装调试极为严格，在制造、安装和运输中较易使同心度、水平度和垂直度产生变化，均会造成阴阳极之间或其它部件间产生放电现象，难以达到要求的电压，直接影响焦油的捕集速率，还易使电瓷瓶击穿毁坏。

三、管式电捕焦油器，它是由于钢管与电晕线单组成电场，其场强电压取决于钢管的半径，其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场，而管与管之间则是空位，由管板盲区堵住这些空穴，这就降低了圆筒内空间的利用率，减少了净化通道的截面积。
