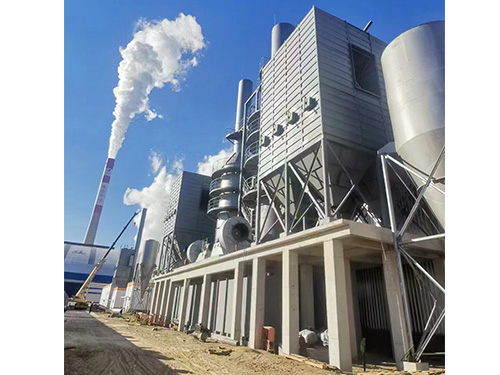

化工厂除尘器

化工厂布袋除尘器的基本构造：由箱体、脉冲阀、输送机、卸灰阀、电控柜、空压机等组成，共分为过滤、清灰、输送三阶段完成粉尘净化工作。

（1）进出风箱体，包括进出风管道和中间隔板。单排（或称单列）结构布置与壳体一侧，双排（或称双列）结构布置于壳体中间。A系列较小无箱体，进出风管分别接于灰斗清洁室上。

（2）脉冲清灰装置，包括脉冲阀、气包、提升阀用气缸及其电磁阀。

（3）压缩空气管路及其减压装置、油水分离器、油雾器等。（4）支柱及笼梯、栏杆。

（5）壳体部分，包括清洁室（或称气体净化室、气箱）、过滤室、分室隔板检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管；过滤室内设有滤袋及其骨架。

（6）灰斗和按不同系列，入口粉尘浓度分别分别设置的卸灰机构可以螺旋输送机、空气输送溜槽或刚性叶轮给料机（既卸灰阀）。

化工厂除尘器工作原理

含尘气体经集尘罩收集经风管将其收集再经风机引入布袋除尘器，经由分风挡板废气粉尘均匀分布在每支滤袋上，经滤袋过滤，粉尘被阻留在滤袋外壁，净化后的气体通过滤袋经排气管排出。当滤袋表面负荷的粉尘增加达到特定的阻力时，通过脉冲动振动装置，使上部吊挂滤袋的框架作往复运动，使滤袋内部粉尘脱落至灰斗中。
