布袋除尘器属低能清灰、外滤型袋式除尘器,它的滤袋采用扁袋,将滤袋的横截面形状作成梯形或楔形。与圆形滤袋相比,在滤布单位面积的过滤负荷相同的条件下,其占地面积小,结构紧凑,即单位体积内可布置较多的过滤面积,这是它的一大特点。目前它已逐步在机械、冶金、电力等部门工厂推广使用。

布袋除尘器结构组成:

1、上箱体:包括除尘器盖,旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

2、中箱体:包括花板、滤袋、除尘骨架、滤袋导口、过滤室筒体、进气口、入孔门。

3、下箱体:包括定位支承架、灰斗、星型卸灰阀、支座。

4、反吹风清灰机构:包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

布袋除尘器工作原理:

过滤工况—含尘气流由切向进入过滤室上部空间,由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被除尘滤袋阻留。粘附在滤袋外层,净化空气透过滤壁经花板上滤袋导口汇集于清洁室,由通风机吸出而排放于大气中。

气箱脉冲除尘器是当含尘气体由进风口进入除尘器,先碰到进出风口中间的斜板及挡板,气流便转向流入灰斗,同时气流速度放慢,由于惯性作用,使气体中粗颗粒粉尘直接流入灰斗。起预收尘的作用,进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部清洁室,汇集到出风口排出,含尘气体通过滤袋净化的过程中,随着时间的增加而积附在滤袋上的粉尘越来越多,增加滤袋阻力,致使处理风量逐渐减少,为正常工作,要控制阻力在一 定范围内(140--170毫米水柱),一旦超过范围对滤袋进行清灰,清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀,气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内,滤袋瞬间急剧膨胀,使积附在滤袋表面的粉尘脱落,滤袋恢复初始状态。清下粉尘落入灰斗,经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰,脉冲除尘器使净化气体正常通过,保 证除尘系统运行。

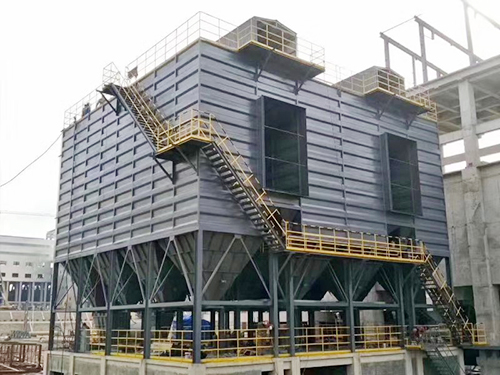

山西永年永洋钢厂8600平米除尘器 山东永年永洋钢厂8600平米除尘器
