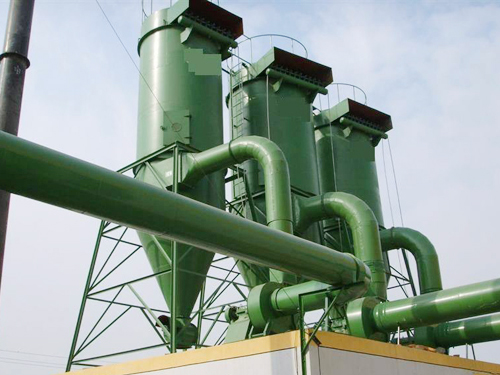

CLK扩散式旋风除尘器又称带倒锥体旋风除尘器,可以避免粉尘造成二次扬尘,适用于捕集干燥的非纤维性的颗粒状粉尘。

CLK扩散式旋风除尘器适用于捕集干燥的非纤维性的颗粒状粉尘,主要特点是筒身呈圆锥形,因而减少了含尘气体自筒身中心短路到出去的可能性,并装有圆锥形的反射屏,防止两次气流将已经分离下来的粉尘重新卷起,被上升气流带出,因而提高了除尘效率。

CLK扩散式旋风除尘器的各部分的构造比例设计要合理。旋风除尘器的外筒直径及高度对其性能的影响较大,外筒体的直径较小,气流运动给予尘粒的离心力越大。因此,外形细长的旋风除尘器比短粗的除尘器效率要高,而且能够捕集较细的尘粒,但是流体的阻力较大。一般认为,性能较好的旋风除尘器的外筒部分的高度为其直径的1-2倍,椎体部分的高度为直径的1-3倍,椎体的角度为20°-40°。

CLK扩散式旋风除尘器入口的断面的宽高之比也很重要,宽高比越小,井口气流在径向方向越薄,越有利于粉尘在圆筒内的分离和沉降,除尘效率就越高。因此断面多采用个矩形,宽高之比为2左右。

CLK扩散式旋风除尘器筒身呈倒圆锥形,因而减少了含尘气体自筒身中心短路到出去的可能性,并装有圆锥形的反射屏,防止两次气流将已经分离下来的粉尘重新卷起,被上升气流带出,它的结构简单,加工制造容易,投资低和压力损失适中等优点。

CLK扩散式旋风除尘器适用于冶金、铸造、建材、化工粮食、水泥等行业中,捕集干燥的非纤维性颗粒状粉尘和烟尘除尘,可做回收物料设备使用。

CLK扩散式旋风除尘器工作原理:

含尘气体经矩形进气管沿切向进入除尘器筒体,粉尘在离心力的作用下分离到器壁,并随气流向下旋转,大部分气流受反射屏的反射作用,旋转上升经排气管排出。小部分气流随粉尘经反射屏和锥体之间的环隙进入灰斗,进人灰斗的气体速度降低,由于惯性作用,粉尘落人灰斗内由卸灰阀排出。气体则经反射屏的透气孔上升至排气管排出。扩散式旋风除尘器与一般旋风除尘器的区别:

一是具有呈倒锥体形状的锥体;

二是在锥体的底部装有反射屏。

倒锥体的作用是,它其有逐渐增大自锥体壁至锥体中心的距离,减小了含尘气体由锥体中心短路到排气管的可能性。反射屏的作用可使已经被分离的粉尘沿着锥体与反射屏之间的环缝落入灰斗,防止上升的净化气体重新把细微粉尘卷起带走,因而提高了除尘效率,当取消反射屏后除尘效率有明显下降。

CLK扩散旋风除尘器的特点:

1、因多个小型旋风除尘器并联使用,在处理相同风量情况下除尘效率较高。

2、节约安装占地面积。

3、多管旋风除尘器比单管并联使用的除尘装置阻力损失小。
